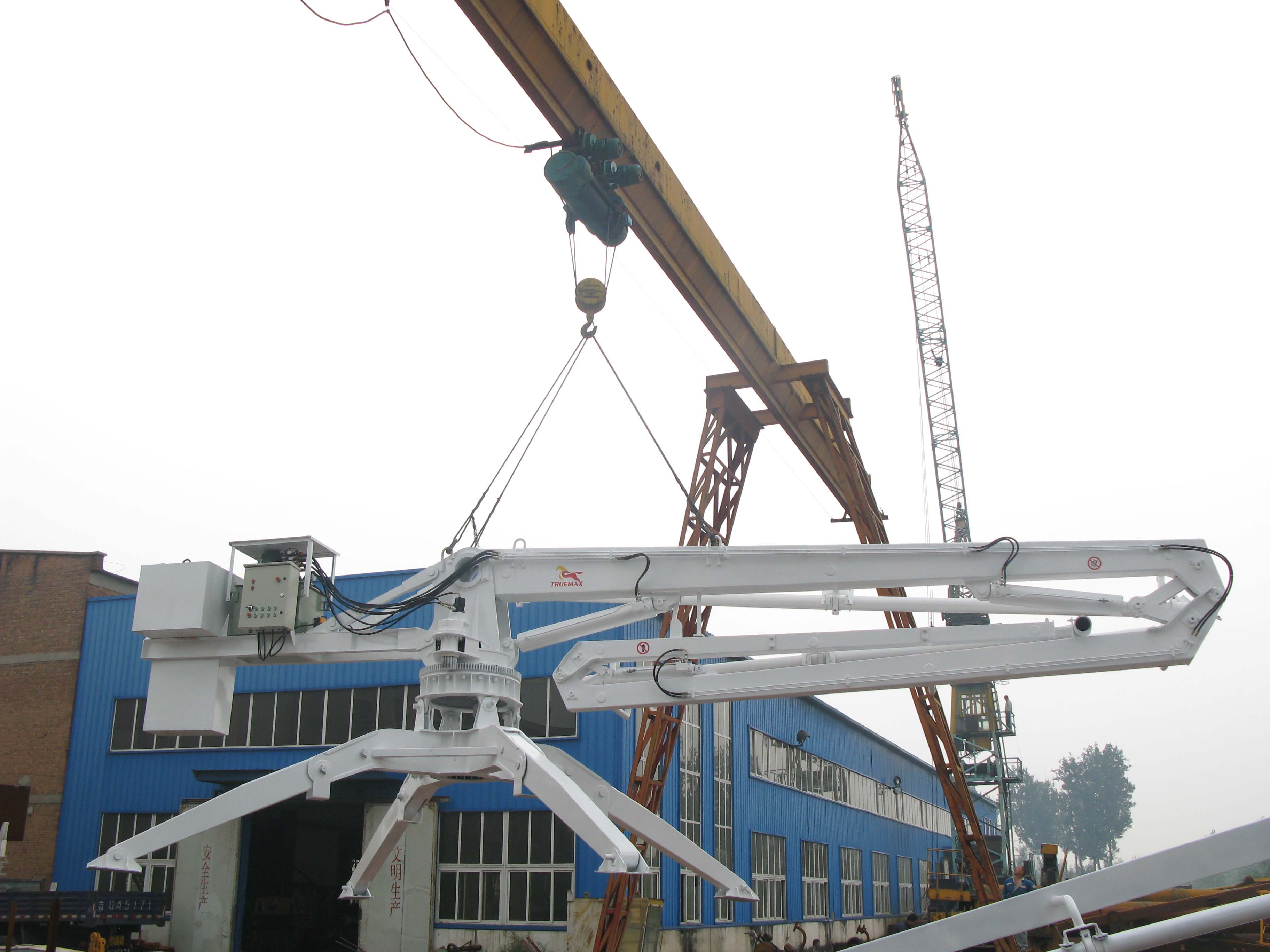

移动式液压布料机作为混凝土泵送的终端机器设备,是将泵送来的混凝土运用管道送至要浇筑构件的模板内。液压布料机运用时无需固定,可按照施工工地灵便放置。移动式布料机设计构思科学合理,构造稳定,重量较轻可整个设备吊装运输。回转臂架式布料构造,整个设备操作简便、旋转灵便,具有节能实用。

　　布料机的构造型式:行走部分、主体部分、皮带机输送系统、起吊部分、电气系统和控制室。

　　移动式液压布料机整个设备外观设计

　　(长)54300mm×(宽)8370mm×(高)20990mm,整个设备质量:约38000kg,工作高度为11。352m,是大型的混凝土浇筑作业机械。行走系统运用安装在管身段两边基本面上的轨道,轨距为27006mm,轮距为7515mm。基本地面夯实并换填级配碎石料再压实,按600mm间距将枕木放置平稳并与钢轨固定为一体,规定两轨平行并保持在吋一水平面上。

　　布料机的宽距为30m,送料传动带宽度为800mm,生产量为50m3/h。

　　移动式液压布料机

　　(1)运用布料机的行走系统解决布料机在沿管身段轴线方位的移动,该行走系统运用安装在行走架上的主动轮和从动轮,推动依靠行走架上安装的行走电机,布料机行走在管身段两边安装的轨道上;

　　(2)混凝土由搅拌运输车运输至管身段上端开挖边坡开口线外侧的卸料平台,卸入布料机端头的盛料斗,再运用皮带机系统输送混凝土料至浇筑仓号的上端,由人工手动操作分配器,运用皮带机上的控制挡板将混凝土经各料槽和溜筒输送到部位;

　　(3)布料机除去用以输送混凝土进仓外,还能够运用安装在布料机机架上的电动葫芦进行安装拆除、钢筋、钢管等材料的吊装和转运等。
