内爬式混凝土布料机工作原理
发布时间:2022-03-30 08:52:50浏览次数:

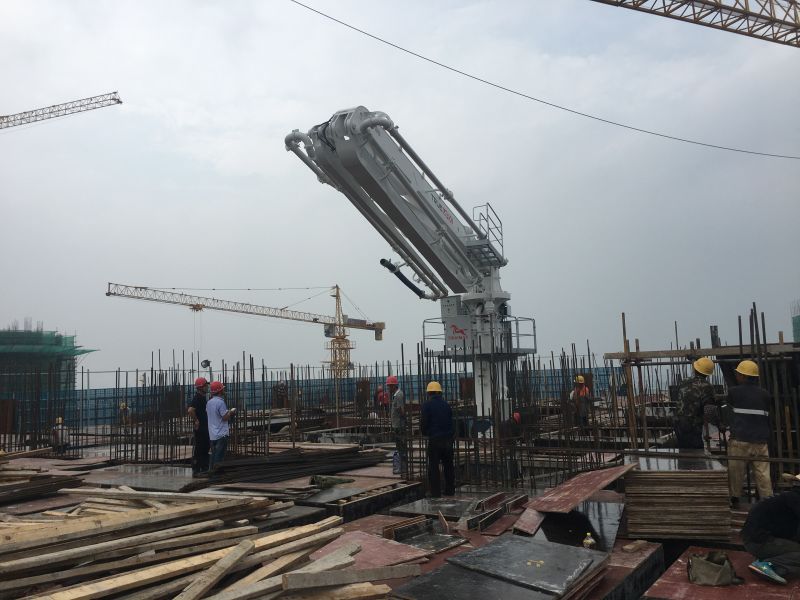

内爬布料机

内爬式混凝土布料机工作原理(图2)

内爬式布料机组成:

由机身、机帽、大小臂、附墙支撑架等金属结构部分和布料管、卷场变幅机构、回转机构、爬升机构、电气系统以及操作手柄、配重块、栏杆等组成。

工作原理:

通过立于建筑物的电梯井道内,内框架由槽钢制作,两端一般是支撑在电梯井墙壁的预留孔内,用楔块将其固定住。每层设置四个预留洞。机全部荷载均由建筑物承受,爬升机构采用卷扬机作为驱动装置,当建筑物结构升高时布料机通过爬升系统完成其爬升完成混泥土浇筑工作。

操作过程:

施工准备:电梯井道内预留四个预留孔,将底座预埋在预留的孔将其固定住。配一个专供布料机使用的电源箱,电源直接从配电室引入。准备方木、楔块及厚铁片,以调整水平固定支撑梁。参与安装和拆卸的人员必须熟悉布料机的性能和特点,技术熟练,和专门的技术人员交底。

塔身部分安装:将塔身吊入电梯井道,承重梁扣对井道预留孔,穿上支撑横梁,用经纬仪造平后笃定。

转台安装:转台与中间节和塔身用高强螺栓连接,连接后安装操作平台。

平衡臂安装:平衡臂与转台采用两根销轴连接,穿入销轴后,销轴两端套入垫片,用开口销销号。平衡臂装好后先装2块平衡重。

臂架总成安装:将检修护栏装在大臂上。将臂架总成吊离地面,拆下运输及存放用的支架、及油缸。将臂架总成吊到转台上臂架后端安装位置。使臂架总成落到U型的卡槽中,然后压板螺栓锁定,链接泵管。

平衡重安装:平衡重共计4块已经安装好了2块,剩余的2块用塔吊吊到臂架上安装好。

电气部件安装:根据安装说明完成电气设备部件安装。

布料管安装:布料管通过支架和抱箍分别固定在大小臂上,可实现灵活变幅。

顶升:由专人指挥发信号,利用内爬装置,自动爬升。

试运转及验收:作业前,应检查标准节之间连接的螺栓和各种销轴的卡板螺栓和各平台的连接螺栓是否可靠,也加系统管路连接是否正确,电气系统连接是否安装正确。必须用专业人员进行,安装、试运转完成复合要求,必须填写安装检验报告,才能揉入使用。
混泥土浇筑使用,爬升至楼层混泥土浇筑完毕,布料机拆卸。

总结:

电梯井内爬布料机利用液压油缸顶升,在电梯井道内自动爬升,减少混凝土泵送管和传统移动式布料机对施工楼面钢筋模板造成变形,随着楼层升高而自动爬升,省时省力。有无线遥控模式,操作灵活方便,减少了劳动强度,持续浇筑,缩短了工期,提高了效率。
