液压爬模-布料机一体化施工技术
发布时间:2021-10-05 15:14:24浏览次数:

在超高层施工中采用爬模施工工艺,在考虑爬模平台自身性能特点的前提下,使液压爬模、混凝土布料机有机结合,达到混凝土浇筑安全、高效的目的。通过设计一个钢平台与液压爬模提升架有效结合,使爬模的爬升带动布料机的爬升,达到一体化的目的,从而避免传统做法带来工作量增加及预留洞口的安全隐患。

1 传统混凝土浇筑方法

1.1 普通布料机浇筑混凝土施工(方法一)

通过施工起重机每次将普通布料机吊至施工作业楼层,浇筑完混凝土后再将布料机吊至堆放场地放置,重复上述工作将主体结构混凝土浇筑完成。在超高层施工中采用爬模施工工艺,在考虑爬模平台自身性能特点的前提下,使液压爬模、混凝土布料机有机结合,达到混凝土浇筑安全、高效的目的。通过设计一个钢平台与液压爬模提升架有效结合,使爬模的爬升带动布料机的爬升,达到一体化的目的,从而避免传统做法带来工作量增加及预留洞口的安全隐患。

2 创新混凝土浇筑方法(方法三)
通过设计一个布料机支撑平台与爬模提升架体有机的结合,使布料机支撑平台同爬模架体一起提升,从而完成主体结构混凝土浇筑施工。
3 传统做法与创新做法对比
3.1 技术特点
3.1.1 方法一
技术特点如下。(1)工艺操作简单,不需设其
他平台及埋件。(2)占用塔式起重机吊装时间,且每次布料机需重新安装固定,不能随结构自爬升。(3)适用性强,不受其他条件限制。

3.1.2 方法二

技术特点如下。(1)需在电梯井壁上预埋埋件。埋件浪费较大。(2)每次爬升后需重新将布料机与埋件连接,工艺繁琐。(3)适用于电梯井道侧壁有剪力墙的结构。

3.1.3 方法三

技术特点如下。(1)在爬模架体上搭设布料机支撑平台,利用爬模架体作受力支架。(2)爬模架体与布料机平台有机结合,爬模爬升带动布料机平台爬升,不需重复安装,施工方便。(3)布料机平台在爬模架体上部,不影响爬模自身作业。(4)与传统做法相比较减少占用塔式起重机时间,减少作业工人重复安装,减少材料投入,确保混凝土浇筑过程安全、高效。(5)此平台可装配式、工具化安装,操作简单。(6)适用受限制,需布置爬模,且爬模架体间的跨度小于 12 m 的结构工程施工。

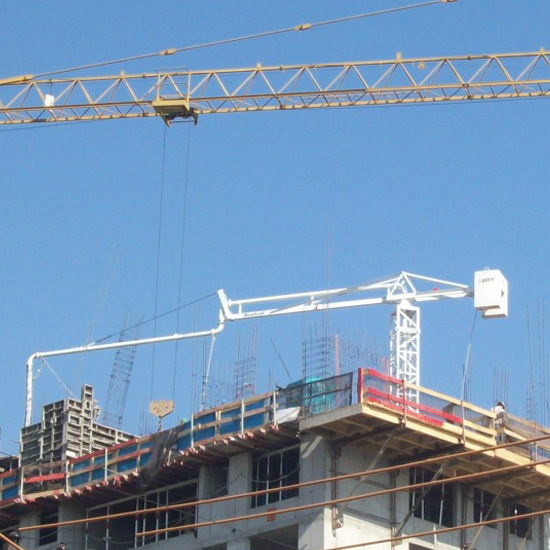

液压爬模-布料机一体化施工技术(图1)
